  一、河南***化工有限公司技术数据及要求：
  原液原始数据：由河南***化工有限公司提供小样，经实验室小试得到如下数据：样品的甲醇钠含量约29%，甲醇含量约70.9%，水及杂质约0.1%。
  每天产生的样品浓度甲醇钠溶液50吨，要求原液浓度浓缩至含甲醇钠55%。
  二、技术方案
  根据该物料的蒸发特性和以往的设计经验，该浓缩系统可以设计为单效降膜强制循环蒸发浓缩系统。原液的进料量为2.5T/h,蒸发量为1.2T/h。材质为：304不锈钢。
  一）.协议内容
  1.内容：  蒸发量1.2吨/小时      单效蒸发浓缩系统一套；
  单效蒸发浓缩系统设备一览表（见附件）。
  二）.甲方负责范围
  1.设备到场后，负责卸货和吊装就位；
  2.将水、电、汽送至离设备框架一米的距离；
  3.设备安装时提供临时电源；
  4.设备和管道保温；
  5.乙方安装人员的食宿。
  三）.乙方承包方式和范围
  1.承包方式：包工包料，包括设备及部分配泵（见附件）。
  2.承包范围：
  （1）工艺设备的设计；
  （2）整体设备的制作；
  （3）设备及系统管路、系统电气、现场就地仪表的安装；
  （4）人员培训、试车，并能达到生产要求；
  （5）蒸发浓缩工艺的操作说明。
  四）.合同工期
  合同生效后,乙方收到甲方的预付款之日起 30   个工作日到达甲方指定的施工场地， 15    个工作日设备调试合格。
  五）.质量标准
  按照确认后的施工图纸、技术协议及国家设备管道施工验收规范，全部工程质量达到国家有关工程质量评定标准的合格条件，设备材质符合图纸技术要求。达到额定蒸发水量  1.2t/h。
  设计制造遵循的标准规范
  《压力容器》                            GB150-2011
  《管壳式换热器》                        GB151-1999及第1号修改单
  《空冷式热交换器》                      NB/T47007-2010
  《钢结构设计规范》                      GB50017-2003
  《爆炸和火灾危险环境电力装置设计规范》  GB50058-92
  《压力容器用钢板》                      GB713-2008
  《压力容器用爆炸焊接复合板》            NB/T47002.1-2009
  《涂装前钢材表面锈蚀等级和除锈等级》    GB/T8923-1988
  《钢结构工程施工质量验收规范》          GB50205-2011
  《钢制压力容器焊接工艺评定》            JB4708-2000
  《钢制压力容器焊接规程》                JB/T4709-2007
  《压力容器涂敷与运输包装》              JB/T4711-2003
  《承压设备用碳素钢和低压合金钢用锻件》  NB/T47008-2010
  《承压设备无损检验》                    JB/T4730-2005
  《钢制常压容器制造》                    GB/T4735-1997
  《固定式压力容器安全技术监察规程》      TSG R0004-2009
  《压力容器用焊条订货技术条件》          JB/T4747-2007
  《化工钢制管法兰、垫片及紧固件》        HG/T20592~20635-2009
  《钢质塔式容器》                        JB4710-2005
  《塔器设备设计规定》                    HG20652-1998
  《耳式支座》                            JB/T4725-92
  《腿式支座》                            JB/T4713-92
  《支承式支座》                          JB/T4724-92
  《化工设备吊耳及工程技术要求》          HG/T21574-2008
  《旋转电机定额和性能》                  GB 755-2008
  七）.根据甲方提供参数乙方设计如下
  1.乙方提供的单效蒸发浓缩系统达到蒸发水量 1.2 T/h的要求。
  单效蒸发提纯装置包括：加热器、气液分离器、循环泵、蒸发储罐、冷凝器、冷凝储罐、真空泵、管路、电气控制系统、钢平台、现场仪表等。
  2.物料流向设计
  来料→循环泵→加热器→蒸发储罐
  →气液分离器→冷凝器→冷凝储罐→真空泵
  3.设备选用材质：304不锈钢。
  4.设计操作数据
  名称：             冷凝器           真空泵    （详见流程图）
  操作数据：
  八）.单效蒸发浓缩系统占地面积、运行成本估算

  装置区域内的框架基础和底层设备的混凝土基础的设计和施工由甲方负责。但乙方向甲方和相关单位提供与本系统相关技术条件、设备外形尺寸、基础条件图、设备运行载荷、公用工程进口要求和出口条件。本系统占地：2.2米2米，高3.5米。
  系统运行成本估算：
  附件：
  一、单效蒸发浓缩系统系统主体设备一览表

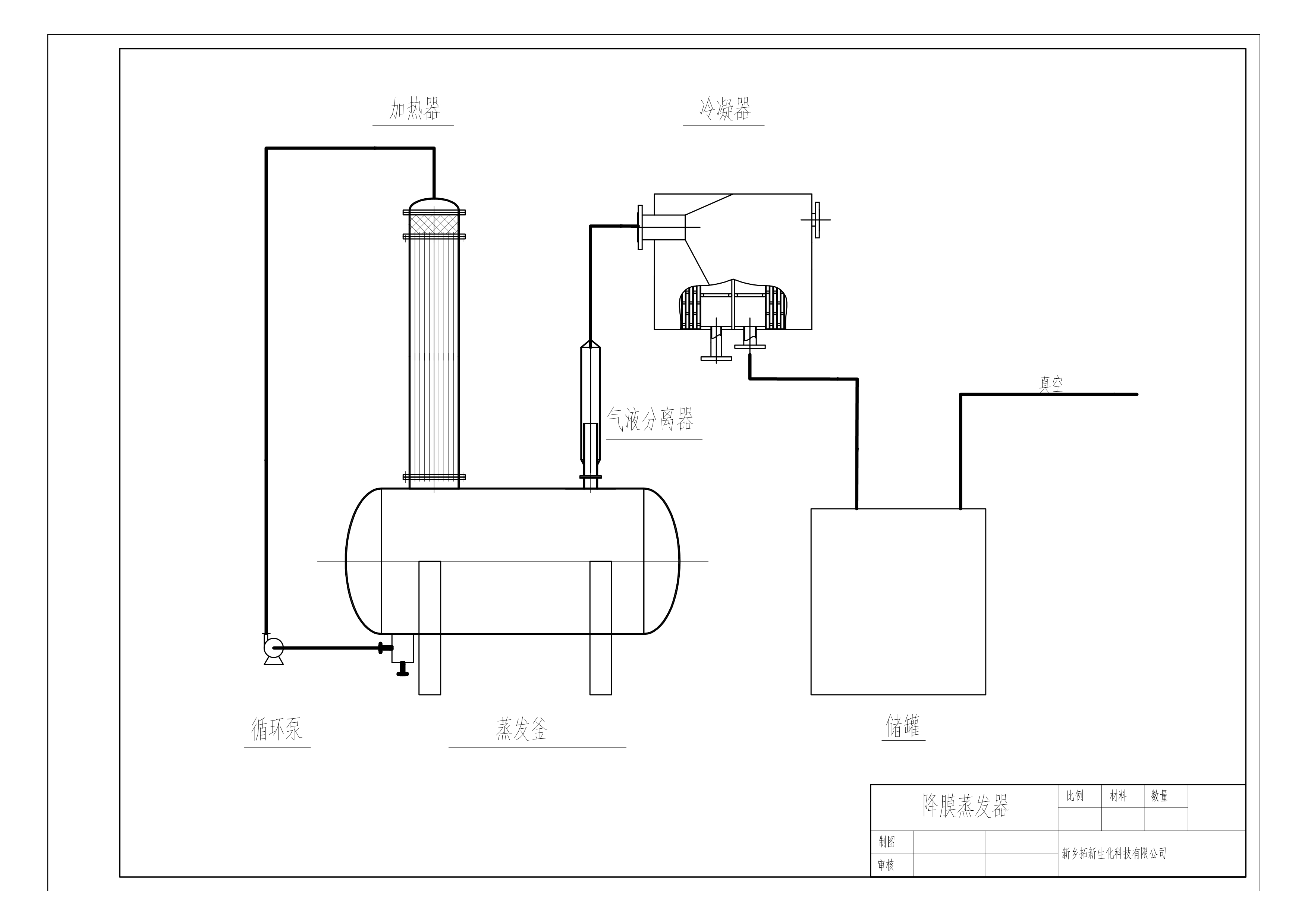

  单效蒸发浓缩系统工艺流程图：

  设计单位：新乡市双诚环保设备有限公司
  项目专工：宋永兆    电话:13303803682
  2016年11月3日
